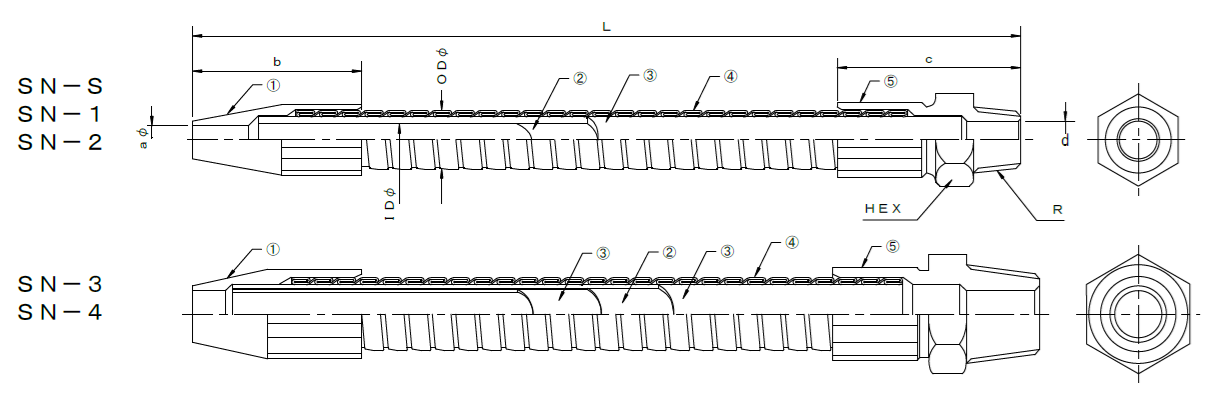

Sノズル／クーラントノズル

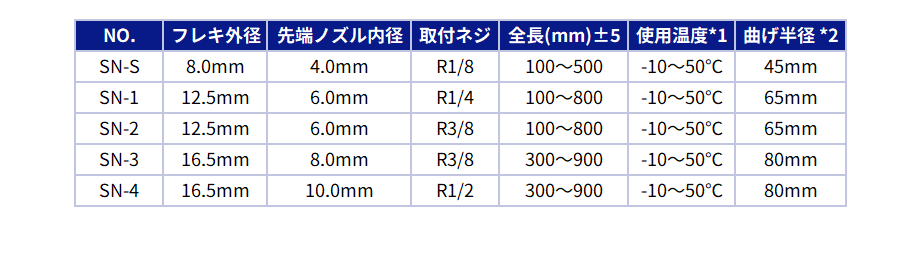

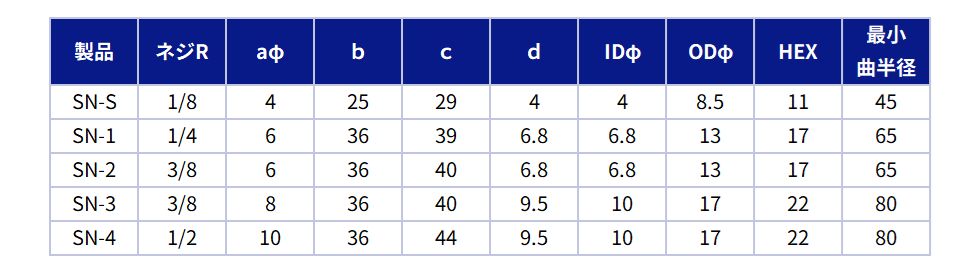

NO.	フレキ外径	先端ノズル内径	取付ネジ	全長(mm)±5	使用温度*1	曲げ半径 *2
SN-S	8.0mm	4.0mm	R1/8	100～500	-10～50℃	45mm
SN-1	12.5mm	6.0mm	R1/4	100～800	-10～50℃	65mm
SN-2	12.5mm	6.0mm	R3/8	100～800	-10～50℃	65mm
SN-3	16.5mm	8.0mm	R3/8	300～900	-10～50℃	80mm
SN-4	16.5mm	10.0mm	R1/2	300～900	-10～50℃	80mm

　　＊1　流体によって使用温度内でも使用不可のものがあります。
　　＊2　繰り返しの連続曲げには適していません。

　　　　特徴

　　　　液体やエアーを決められた位置に吐出、噴霧させるためのノズルです。
　　　　フレキシブルチューブを使用しているため、簡単に位置を変更でき、キープすることができます。
　　　　接続継手、先端ノズルをアッセンブリーして御提供いたします。

　　　　使用用途

　　　　NC旋盤、マシニングセンタ等の工作機械のクーラントノズルとして
　　　　産業用部品や加工食品等の生産ラインにおける、溶液の噴霧、滴下
　　　　エアーブロー吹付けノズルとして

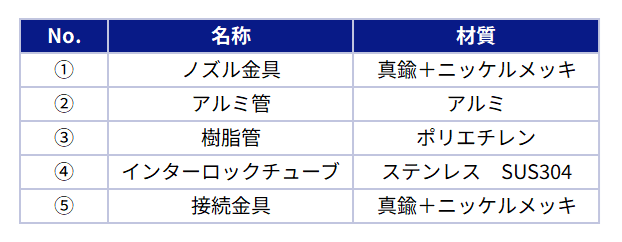

　　　　材質

　　　　フレキチューブ　：　SUS304
　　　　インナーチューブ：　ポリエチレン+アルミ
　　　　ネジ接手　　　　：　真鍮＋ニッケルメッキ
　　　　先端ノズル　　　：　真鍮＋ニッケルメッキ

　　　　製品番号表示例

　　　　ＳＮ－１－３００Ｌ－□□
　　　　　　　①　　②　　　③

　　　　①製品NO.　　／　S～４
　　　　②全長（ｍｍ）／　50mm単位
　　　　③オプション　／　なし：無記入
　　　　　　　　　　　　　あり：下記オプション記号参照
　　　　　　　　　　　　　　　［例］　R1/4-R1/4　両端R1/4の場合

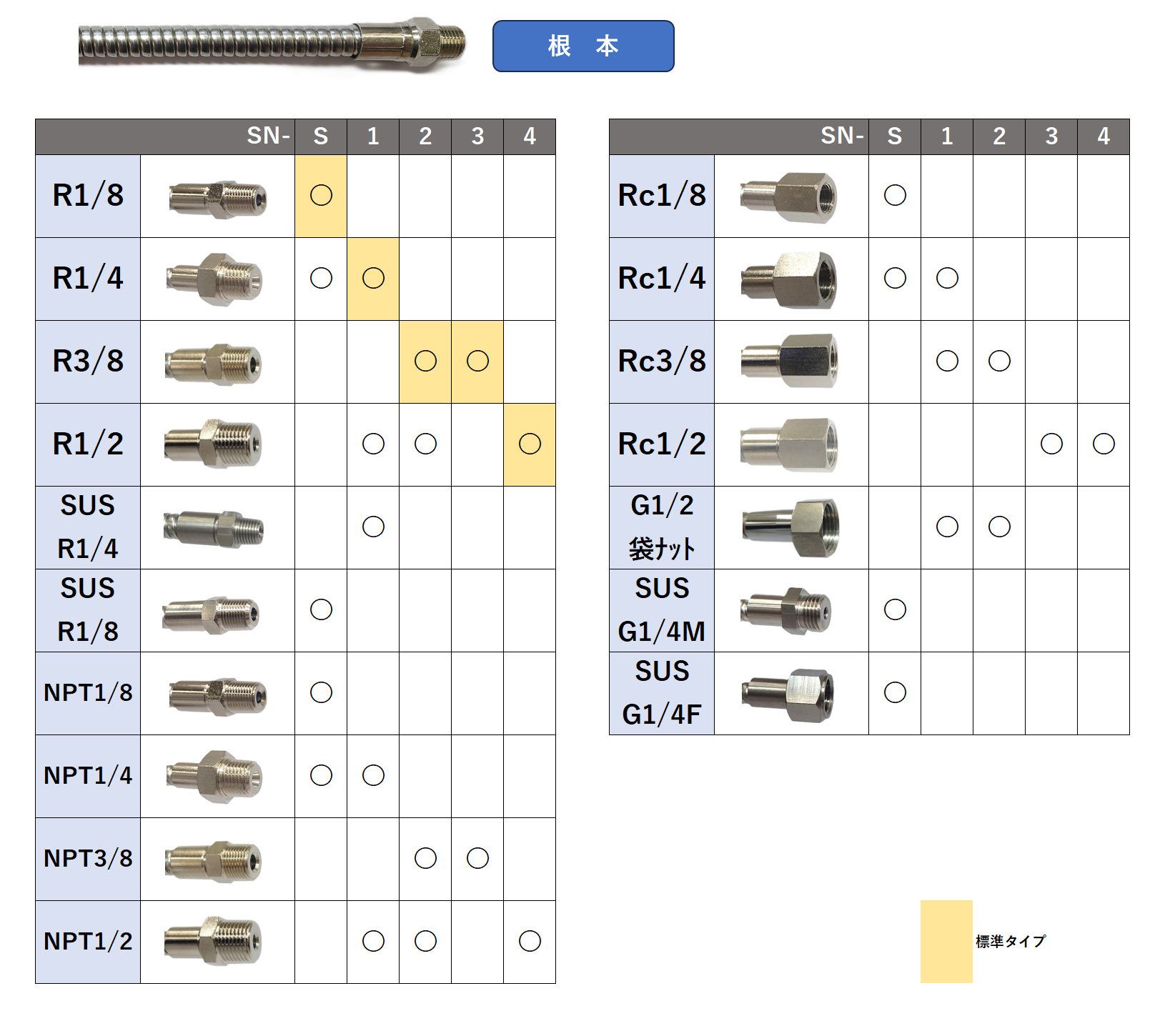

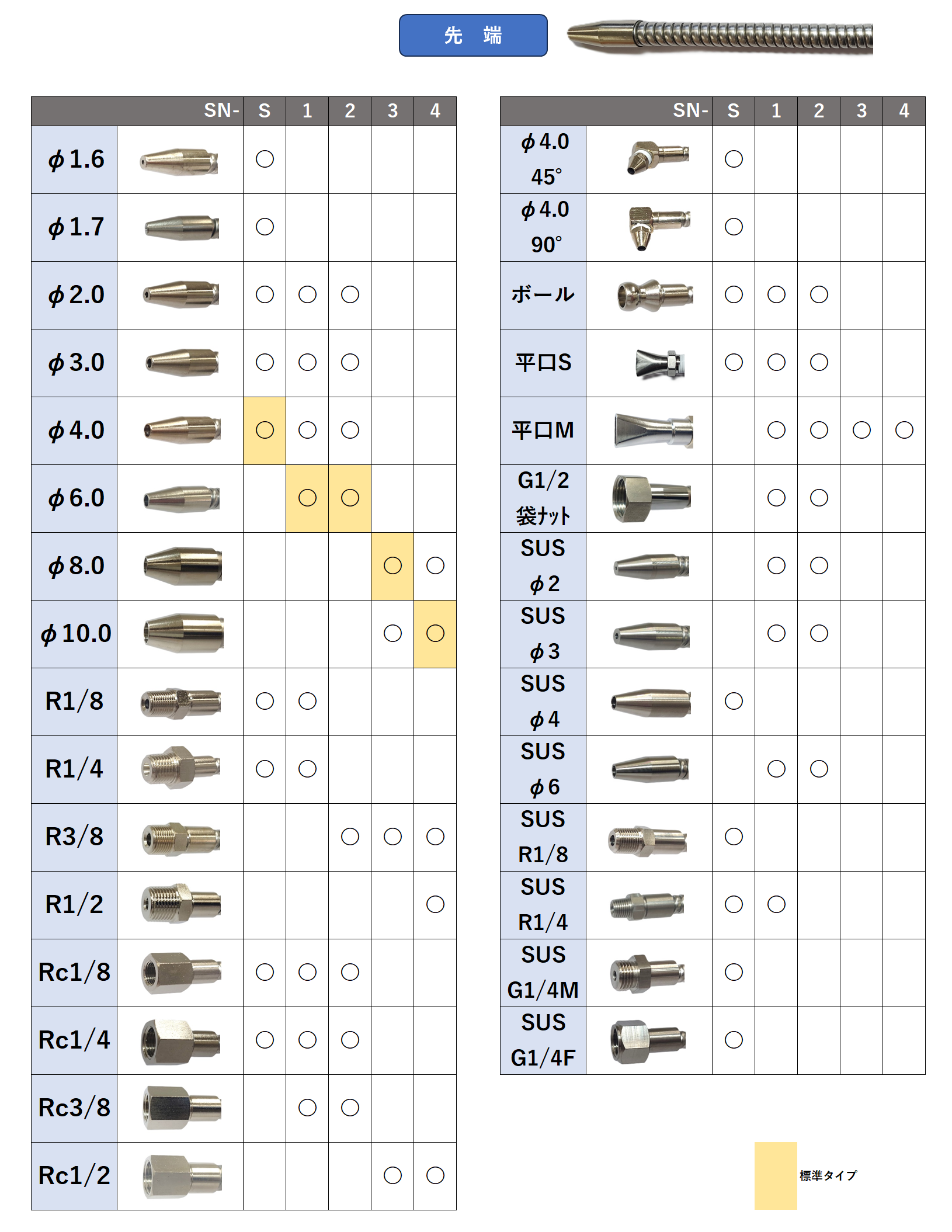

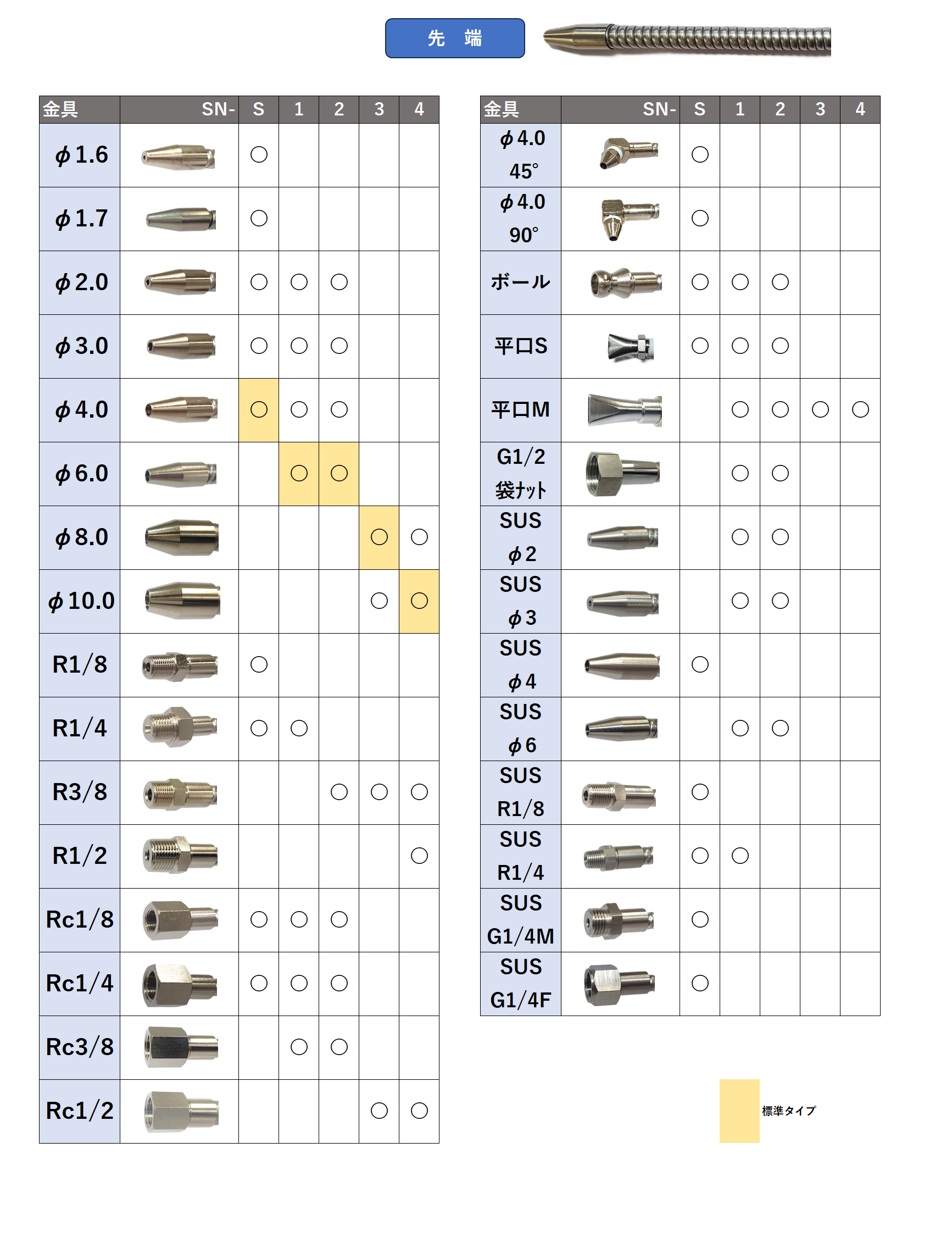

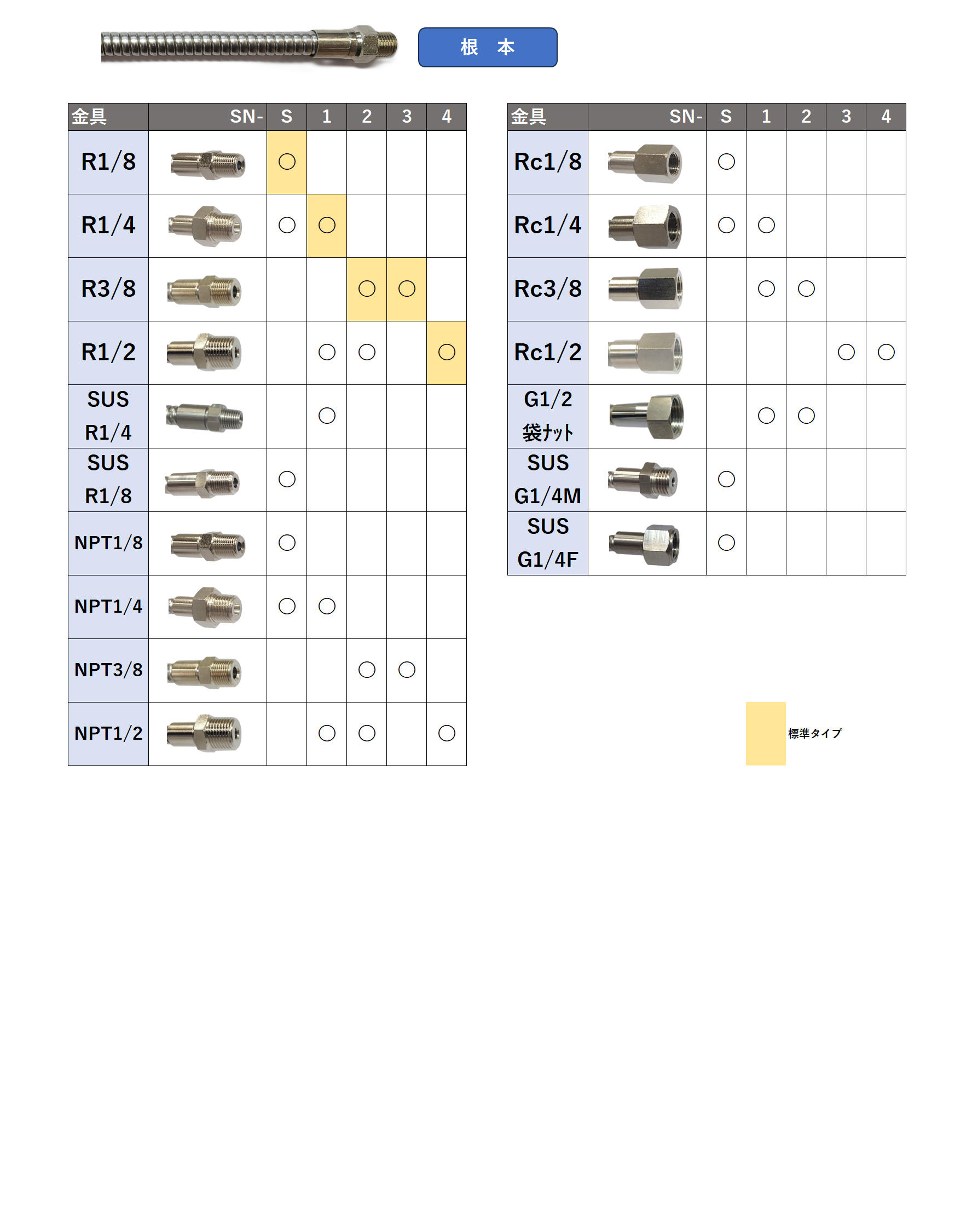

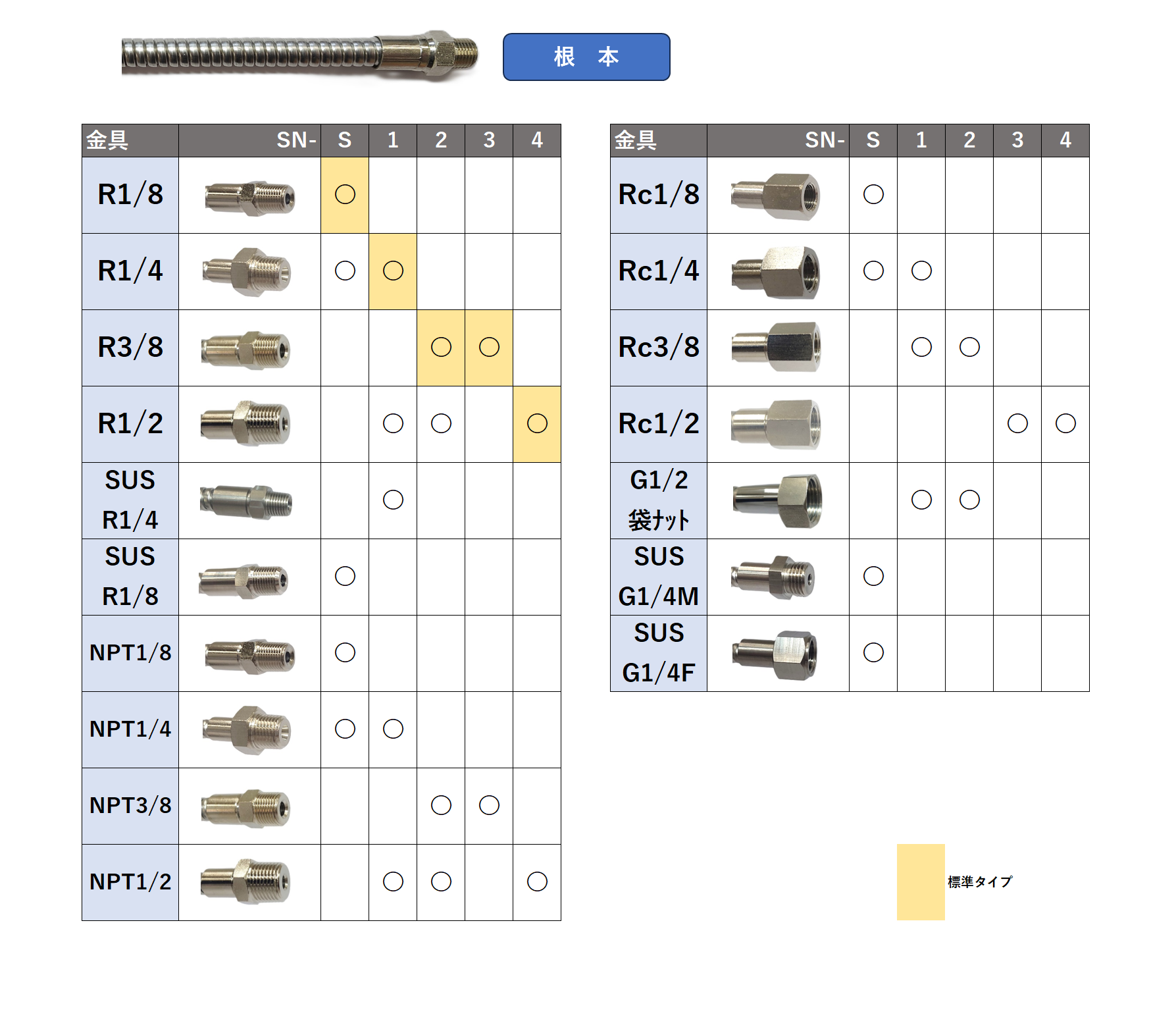

Sノズル端末組み合わせパターン

工作機械や製造ラインで使う
クーラントノズル／給油ノズル
このようなお悩みや問題を抱えていませんか？

フレキが柔らかくて吐出位置が動いてしまう。
少し時間がたつとすぐに動いてしまうので、しょっちゅう位置を戻さないといけない。
現在機器に取り付けてある古いノズルを新しいものに交換したい。でもよくわからない。
かなり以前に取付けたものであり、同じものがあるのか、見当もつかない。
樹脂製のノズルを使用しているが、耐久性のある金属製に変更したい。
金属製のノズルはあまり一般的ではなくどれが良いのか、よくわからない。
短いストロークで90°に曲げて給油したい。
ノズルヘッドだけを用途に応じて交換したい。
クーラントノズル／給油ノズルをエアー吹き出し用に使いたい。
手の届かないところの高圧洗浄にフレキノズルを使いたい。

私たちはフレキシブルチューブを専門とする
開発・設計・製造会社です。

ショーワインダストリーが
クーラントノズル・給油ノズル
のお悩み解決いたします！

近年、機械加工においては少量の切削油をピンポイントで供給することがたいへん重要な課題となっております。
そのためクーラントノズルでは、とにかく位置が動かないこと、液漏れしないことが求められてきています。
でも実際には今使っているノズルが柔らかくなって垂れてしまったり途中から漏れてしまったりしていませんか？そのような話が結構多いです。
私たちは、フレキの材質・構造からインナーパイプや吐出部の形状まであなたが思う理想形に向けて、一緒に考え、最適なものを設計、製作いたします。

お問い合わせください

どんなことでも結構です、お気軽に御相談ください。
「フレキシブルチューブを使用したい」漠然としたお考えだったとしても、構いません。
お話をお聞きしながら、丁寧にご説明させていただき、
まずはフレキサンプルをお送りいたします。
お電話、メール、ＦＡＸお待ちしております。

ショーワインダストリーができること

ピンポイントでの給油が可能になります。

曲げた形状を保持するステンレスフレキシブルチューブに加えて、インナーパイプも曲げた形状を保持する性質を持つため、吐出位置をしっかりキープします。
ワークに対してピンポイントで給油することが可能となります。

長期間使用しても液漏れがほとんど発生しません。

継ぎ目のないインナーパイプを使用しているため、長期間使用してもフレキ部からの液漏れは、ほとんど発生しません。
また、液の流れもスムーズです。

吐出口の形状をアレンジできます。

フレキの形状保持力が高いため、先端の形状を様々にアレンジできます。
ストレート、扇形、横型などにも対応、また形状の設計も致します。
